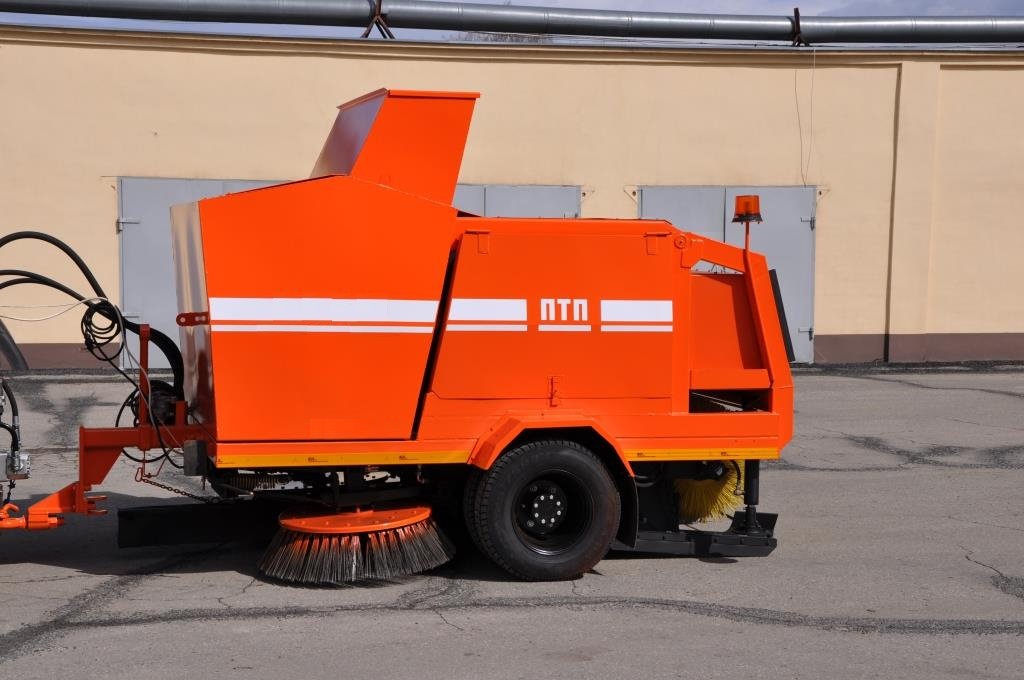

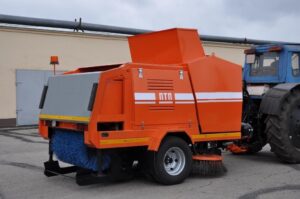

Прицеп тракторный подметальный ПТП

Прицеп тракторный подметальный с системой увлажнения подметаемого участка и механическим транспортированием смёта в бункер, разгрузка которого производится в кузов самосвала или прицеп трактора.

Технические характеристики

• Тип основного тягового трактора МТЗ-80, -82
• Тип привода исполнительных механизмов Гидравлический
• Тип привода гидравлического насосаМеханический, от независимого вала отбора мощности (ВОМ) трактора
• Требуемая частота вращения ВОМ трактора, мин-11100
• Способ сбора сметаМеханический
• Ширина полосы очищаемой за один проход, мм2500-2800
• Производительность, м2 /час42000
• Тип разгрузки мусоросборникаНа заднюю сторону
• Высота разгрузки из мусоросборника, мм2500
• Скорость подметания, км/ч5…20
• Транспортная скорость, км/ч25

Габаритные размеры машины, мм

• Длина4140
• Ширина2320
• Высота2400

Масса машины, кг

• Конструктивная (сухая)2650
• Полная, не более6500
• Распределение полной массы прицепа, кг, не более:
  — на тягово-сцепное устройство трактора
  — на ось

  245
  6225


Данные по объемам

• Мусоросборник, л3000
• Материал изготовления сталь низколегированная конструкционная 09Г2С
• Бак для воды, л850

Электрооборудование

• Питаниепостоянный ток
• Напряжение бортовой сети, В12
• Максимальная потребляемая мощность, Вт300
• Пульт операторав пластмассовом корпусе в пыле-влагозащищённом исполнении. Масло-бензостойкая мембранная клавиатура обеспечивает надёжность и безопасность в эксплуатации. Сенсорные кнопки пульта снабжены светодиодными повторителями, позволяющими отслеживать включение-выключение каналов управления. Применение жидкокристаллических цифровых индикаторов даёт возможность работы даже при очень яркой солнечной засветке.
• Передача данныхпо CAN-шине, что уменьшает сечение и число жил кабеля управления. Светодиодный мониторинг каналов управления гидрораспределителями упрощает обслуживание и ремонт блока управления.
• Ширина полосы очищаемой за один проход, мм2500-2800
• Защита САУЭлектронная блокировка от переполюсовки питания

Гидрооборудование и система увлажнения

• Рабочее давление в гидравлической системе, МПа19±5%
• 1. Насос 2-х секционный шестеренный гидронасос 3SРА22+3SРА22/D10N. Италия.
  2. Фильтр масляный 1 шт. LFM120 CV10B6. Италия
  3. Гидрораспределитель трехсекционный Galtech Q50 код (050.000.103.098.000). Италия. – 2 шт.
  4. Радиатор охлаждения гидравлической жидкости. Италия
  Привод гидравлический, от независимого вала отбора мощности (ВОМ) трактора
  Общая производительность 2-х секционного шестеренного насоса 1000 об/мин на валу 50 л/мин. Потребляемая мощность не более
  20 кВт

• Давление воды в системе увлажнения, МПа0,31±1%
• Система орошения
  1. Насос водяной Flojet серии R 4300-143 (12 В). Италия.
  2. Фильтр водяного насоса FOM PC ¾»
  3. Запорная арматура (краны, клапаны, форсунки). Италия.
  Водяной насос электрический, давление нерегулируемое, производительность 17 л/мин.

Трансмиссия

• КолесаРазмер шин 8,25-15. Давление 8 кгс/см². Момент затяжки гаек 30…34 кгс*м
• Рабочая тормозная система Пневматическая однопроводная с колодочными тормозами на колеса

Заправочные объемы, л

• Масло для гидросистемы130
• Масло для редуктора0,4
